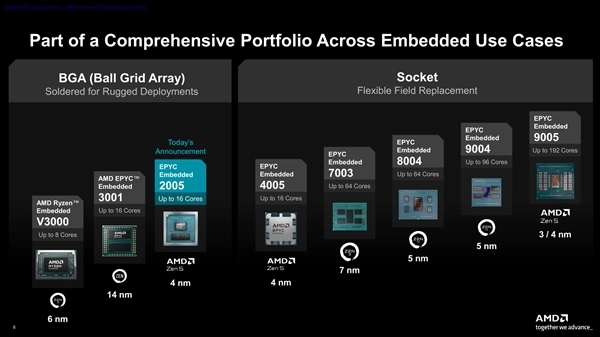

12月11日消息，AMD已正式推出新一代“EPYC嵌入式2005”系列处理器，该系列采用与移动端锐龙9000HX系列（Fire Range）相同的4nm工艺及CCD+IOD Chiplets架构，并针对嵌入式市场进行了专项优化。

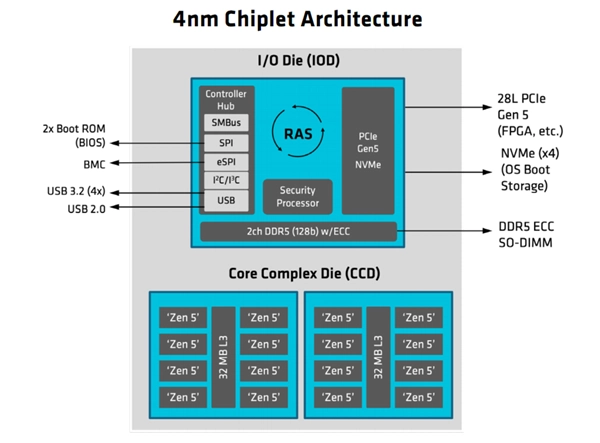

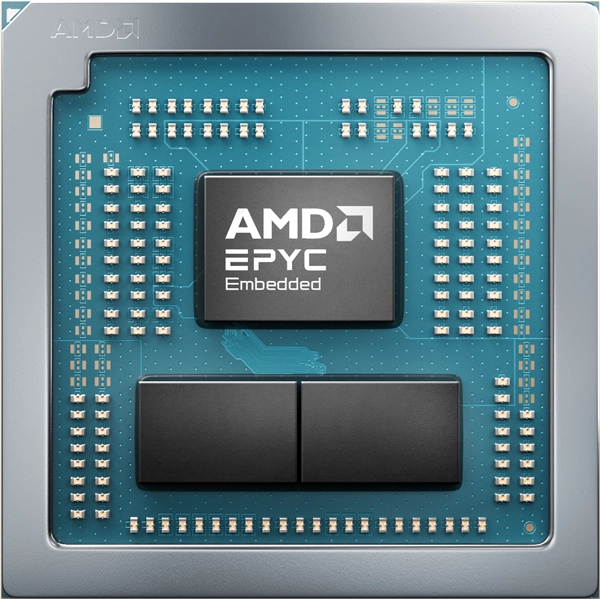

EPYC嵌入式2005系列同样采用Zen5 CPU架构，采用40×40毫米的FL1 BGA整合封装，面积与体积更为小巧，同时也集成了丰富的I/O接口，十分适配空间和功耗均受到严格限制的嵌入式市场。
它可以满足24/7全天候运行的网络、存储、工业基础设施对高性能、高能效、可靠性、安全性的苛刻要求。
应用场景包括但不限于：网络控制面板、路由器、交换机、安全设备、冷云存储、扩展磁盘簇(EBOD)、机器人、工业控制、实时工业应用等等。
AMD表示，EPYC嵌入式2005系列与定位相同的Intel至强6503P-B相比，两者均为12核心，前者基准频率比后者高35%，加速频率高28%，缓存也多33%，而热设计功耗仅为后者的一半。

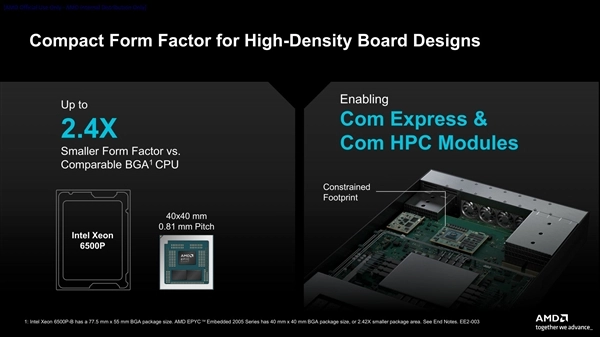

更关键的是，封装面积比竞品小了足足2.4倍，这不仅让它能更灵活地适配更多嵌入式设备，还能缩短信号传输路径、简化供电与散热设计，从而显著降低整体成本。

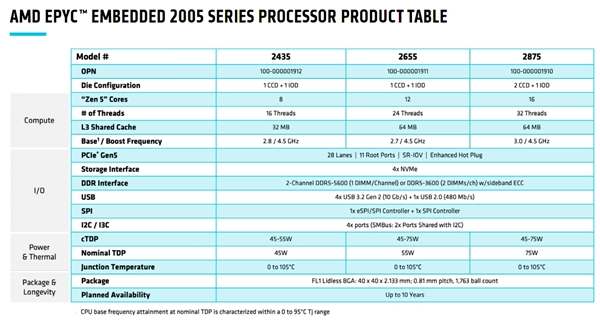

EPYC嵌入式2005系列有三款不同型号：
EPYC嵌入式2875：
16核心32线程，三级缓存64MB，频率3.0-4.5GHz，热设计功耗75W。
EPYC嵌入式2655：
12核心24线程，三级缓存64MB，频率2.7-4.5GHz，热设计功耗55W。
EPYC嵌入式2435：
8核心16线程，三级缓存32MB，频率2.8-4.5GHz，热设计功耗55W。
全系列产品都具备28条PCIe 5.0通道与4个NVMe SSD通道的支持能力，并且能够将最多16条PCIe通道进行聚合，以此来为高速以太网卡、FPGA、网络ASIC等设备提供支持。
支持双通道DDR5-5600 Sideband ECC内存，该内存方案采用边带纠错校验码技术，适用于DDR4、DDR5、HBM等多种内存标准，通过独立DRAM芯片存储纠错所需的ECC数据，能够显著减少读写开销并增强系统稳定性。
可提供四个USB 10Gbps接口与一个USB 2.0接口，配备11个Root端口，支持SR-IOV及增强型热插拔功能，还包含一个eSPI/SPI控制器、一个SPI控制器，以及四个I2C/I3C端口。
热设计功耗均可最低调至45W，耐受温度范围0-105℃。
当然，可靠性、安全性与可管理性这些方面都是不可或缺的，像AMD Secure Processor（安全处理）、AMD Platform Secure Boot（平台安全启动）、AMD Memory Guard（内存防护）之类的安全技术便属于此范畴。
开发人员还能获取丰富的开源软件环境，其中包含对Yocto、内核驱动程序、EDK II（扩展开发套件）的上游支持，这有助于简化集成工作并加快产品上市的速度。
EPYC嵌入式2005系列处理器支持长达10年的持续运行，而延长的产品寿命和支持服务还包括10年的组件订购和技术协助、15年的软件维护。
